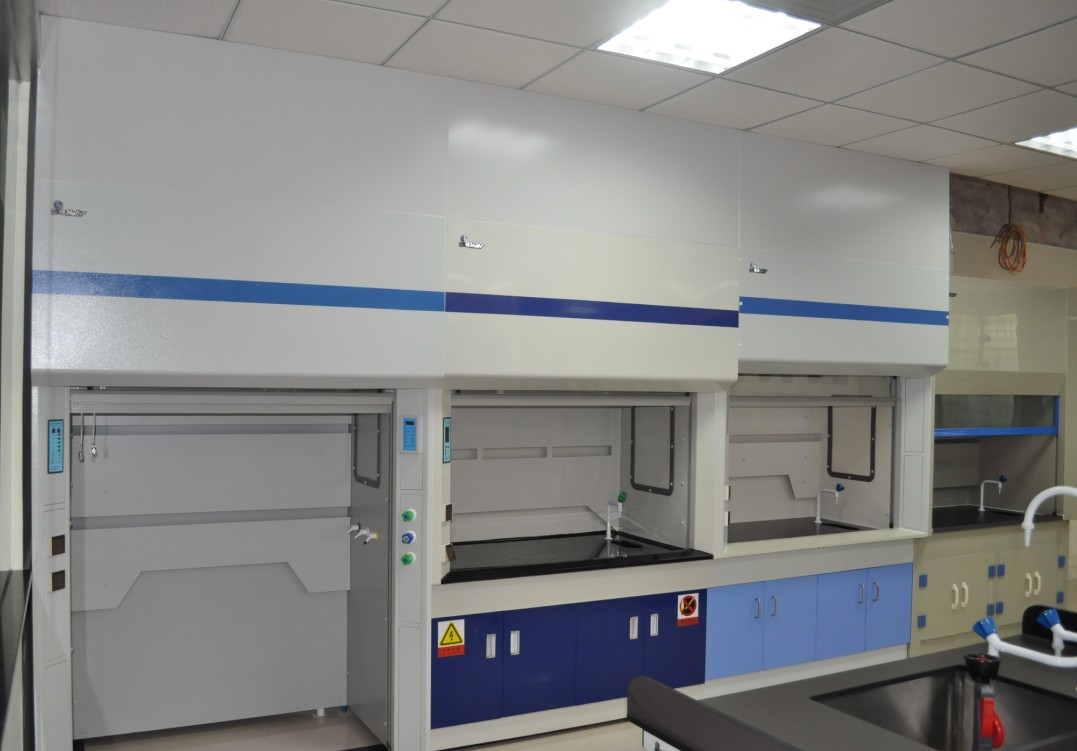

實驗室家具設計的通風柜
實驗室通風是實驗室設計中不可缺少的一部分。為了防止實驗室工作人員吸入或吞咽一些有毒、致病或有毒的化學物質和有機體,實驗室應有良好的通風。為了防止某些蒸汽、氣體和顆粒(煙霧、煤煙、灰塵和氣懸體)的吸收,污染物必須通過通風柜、通風罩或局部通風去除。通風柜是實驗室中最常用的局部排氣設備,種類繁多。由于其結構不同,使用條件不同,排氣效果也不同。通風柜的性能主要取決于通風柜的空氣移動速度。
實驗室使用的通風柜有六種:
①式通風柜:該通風柜具有結構簡單、制造方便、適用于熱量產生的場合。
②狹縫通風柜:狹縫通風柜頂部和后側設有排氣狹縫,可在各種工況下取得良好效果。但是結構復雜,制作麻煩。
③旁通式通風柜:當實驗室考慮幅度通風柜排除室內空氣時,采用這種通風柜比較理想,因?yàn)楫?dāng)柜門完全關閉時,不會影響室內通風量。
④補風通風柜:對于有空調系統的實驗室或潔凈實驗室,采用這種通風柜是理想的,既節能又不影響室內氣流組織。
⑤自然通風通風柜:優點是不耗電;日夜連續通風(實測室內通風可達6次/h),有利于室內通風;無噪音和振動;由于沒有機械設備,易于維護;結構簡單,成本低。但是它的使用受到一定條件的限制,所有毒性高、不產生熱量的實驗都不適合,有些房間夏天也不適合。
⑥活動通風柜:在現代實驗室建筑中,有時會配備一個通用實驗室(實驗大廳),其中實驗工作臺、盆式通風柜等設備可以隨時移動,不需要時可以推入鄰近的儲藏室。這種通風柜應該由木材、塑料或輕金屬制成,以便移動。
實驗室通風系統
化學實驗室有兩種通風方式,即局部排風和全室通風。局部排氣是在有害物質產生后就近排出的。這種方法可以以較少的風量排出大量有害物質,節能有效。是改善實驗室條件的可行經濟方法,也可能是適應新實驗室通風建設的最佳方式,因此在實驗室中得到廣泛應用。有些實驗不能使用局部排氣,或者局部排氣不能滿足要求時,應采用全室通風。
通風系統設計的指導思想:
①有效經濟的原則,力求達到排放實驗中所有污染氣體的目的;
②采取措施將實驗中生產的污染氣體就近抽走,防止其擴散;
③通風管道系統布局合理,消除各種不合理因素,降低阻力和噪音;
④通風臺面裝置外形美觀,布局合理,高度和位置不影響實驗裝置的安裝,不影響實驗操作;
⑤合理選擇風扇,防止或減少噪音和振動,便于安裝和維護;
⑥在考慮局部和全室通風的同時,考慮給排水、燃?xì)夂碗娫淳€路的合理安排。實驗室中的各種有害氣體主要發生在實驗桌面上。實驗室桌面排氣系統是通過設置在桌面上的吸氣罩,將實驗過程中產生的有害氣體呼入內,以離心風機為動力通過風道排入室外高層大氣。
桌面吸氣罩是桌面系統的重要組成部分,其性能對桌面排氣系統的技術經濟效果有重要影響。比如設計合理,排氣量小可以得到很好的效果,但是風量大達不到預期的目的。因此,研究和設計性能優異的新型吸氣罩對環保、節能、降低成本具有重要的現實意義。
目前,一種常用的新型通風裝置的吸風罩,在原有軸向升降旋轉的基礎上,開發了一種徑向可以在360度范圍內任意旋轉的創新產品,將臺面裝置變成了萬向臺面裝置,即吸風罩可以在最佳排放距離范圍內任意一點接近污染源,也可以掛在天花板或墻壁上。該吸風罩設計科學,造型美觀,操作極為方便。
